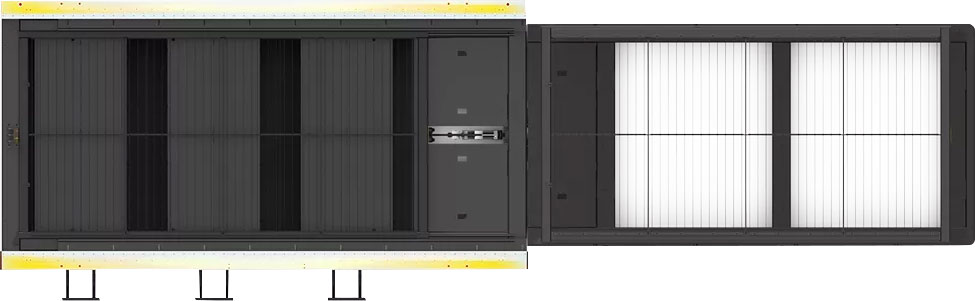

G 시리즈

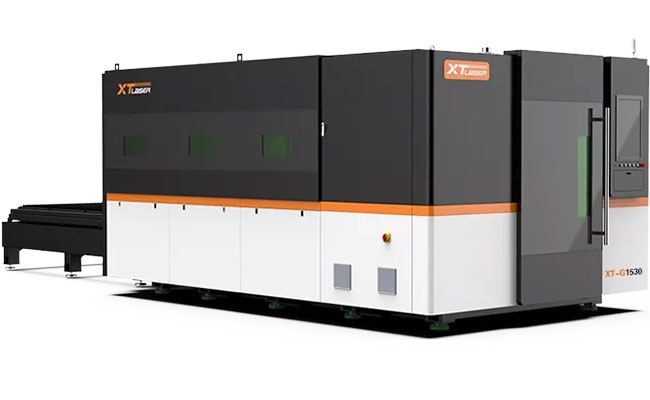

교환 테이블 풀 커버식 파이버 레이저 컷팅 머신 1500W-6000W
- 제일 인기 많은 모델 (전세계 10000+이상 수출)
- 견고한 머신 베드
- 최신 압출 항공 알루미늄 빔
- 일체형 전기 캐비닛
- 스마트 CNC 제어 시스템
제품사양
| 모델 | XT-G1530 | XT-G2040 | XT-G2060 | XT-G2560 |
|---|---|---|---|---|
| 작업 구역 | 1530x3050mm | 2030x4050mm | 2030x6050mm | 2530x6050mm |
| 테이블 교환 소유 시간 | 25S | 30S | 35S | 40S |
| 최대 연동 속도 | 140m/min | 140m/min | 140m/min | 140m/min |
| 최대 가속도 | 1.5G | 1.5G | 1.5G | 1.5G |
| 위치 정밀도 | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| R반복 위치 정밀도 | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm |
제품특징
견고한 머신 베드
두꺼운 강판으로 시중 주류 베드 구조로 용접되어 안정성이 뛰어납니다.
고온 어닐링 처리로 흡열이 적으며 변형을 방지합니다

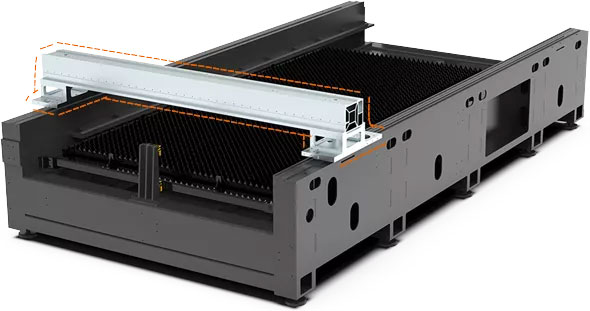

최신 압출 알루미늄 빔
항공 우주 표준 프레스 압출 공법으로 제조됩니다. 노화방지 처리 후, 그 강도는 매우 강합니다.
항공 알루미늄 소재는 인장강도가 높고 무게가 가벼워 내식성이 좋고 항산화, 가공속도가 빠르다는 장점이 있습니다.

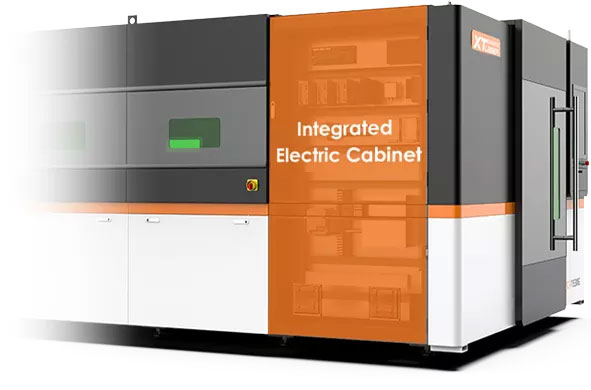

일체형 전기 캐비닛
전기 캐비닛은 기계 본체와 통합되어 더 작은 면적을 차지하므로 이러한 종류의 완전히 밀봉된 구조와
표준 전선은 먼지 유입 및 위험한 화염을 방지할 수 있습니다.

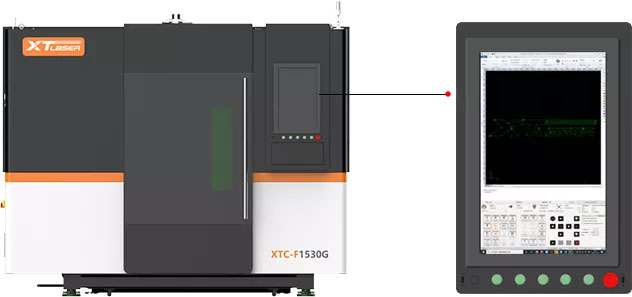

스마트 CNC 제어 시스템
초보자도 다루기 쉽습니다. DXF, PLT, DWG, AI, G-code, IGS(절관) 등 다양한 그래픽 파일을 지원합니다.
다른 네스팅 소프트웨어와도 호환됩니다.
다중 브랜드 중첩 소프트웨어 지원 | 다중 언어 지원 | 보조 가스 저압 및 절단 오류 경보 | 안전 경고등

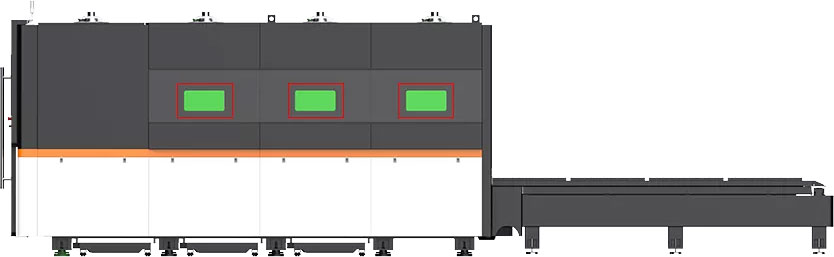

안전하고 환경 친화적인 설계
먼지 제거 시스템 기본으로 장착되는 완전 밀폐된 디자인이 작업자가 작업 중 어떠한 피해도 받지않도록 보호합니다.

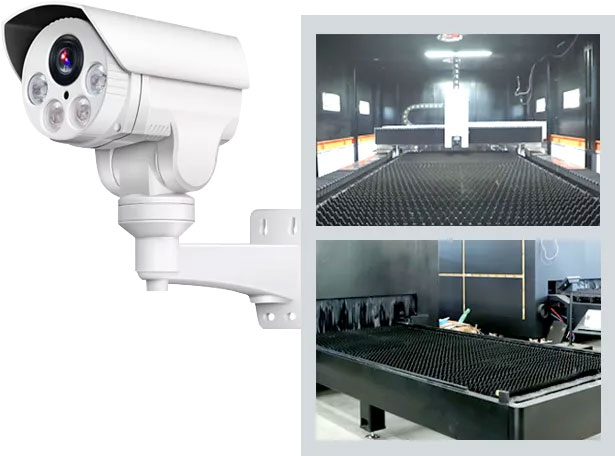

고해상도 카메라
기계 내부에 고해상도 카메라를 설치해 외부 모니터를 통해 전체 가공 과정을 추적할 수 있습니다.

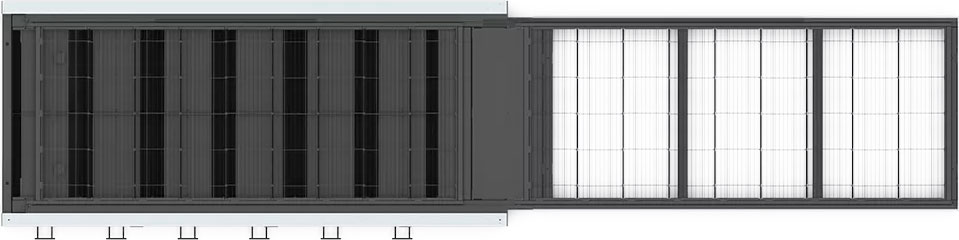

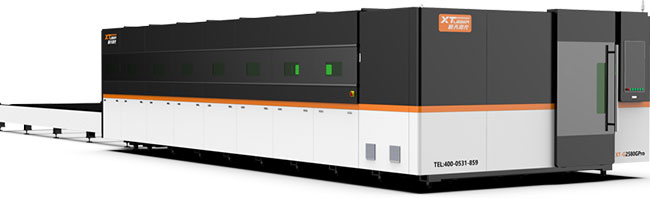

GP 시리즈
슈퍼 고출력 레이저 컷팅 머신 6000W-40000W
- 디자인 특허를 받은 솔리드 머신 베드
- 구역별 먼지 제거 시스템
- 고출력 컷팅 헤드
- BUS CNC 제어 시스템
제품사양
| 모델 | XT-G2040Pro | XT-G2060Pro | XT-G2560Pro | XT-G2580Pro | XT-G25130Pro |
|---|---|---|---|---|---|
| 작업 구역 | 2000x4050mm | 2000x6050mm | 2500x6050mm | 2500x8050mm | 2500x13000mm |
| 테이블 교환 소유 시간 | 20S | 30S | 30S | 50S | 70S |
| 최대 연동 속도 | 180m/min | 180m/min | 180m/min | 180m/min | 180m/min |
| 최대 가속도 | 2.0G | 2.0G | 2.0G | 2.0G | 2.0G |
| 위치 정밀도 | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.02mm |
| 반복 위치 정밀도 | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.01mm |
제품특징
디자인 특허를 받은 솔리드 머신 베드
고속 컷팅 하면서도 진동 없이 견고하고 안정적입니다.
열 방출이 빨라 사용 수명이 훨씬더 깁니다.
방열판이 코팅되어 있어, 열을 받아 변형되는 것을 방지합니다.

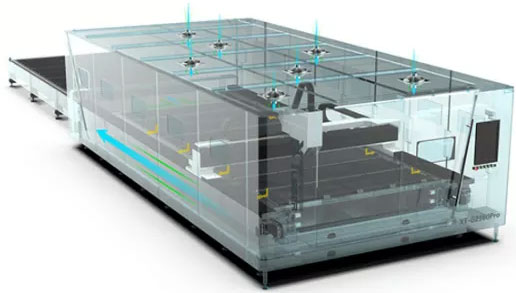

구역별 먼지 제거 시스템
정풍압 | 압력을 위로 주어 먼지를 아래로 빼냄 | 강력한 환기 시스템 | 좌측 및 우측 파티션 | 나비밸브 제어, 집중흡수력, 대구경 배기관, 배연 원활

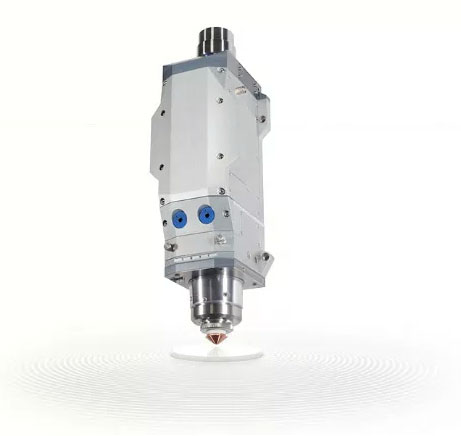

오토 포커스 레이저 컷팅 헤드
소프트웨어는 자동으로 초점 렌즈를 조정하여 두께가 다른 판재의 자동 천공 컷팅을 실현합니다.
자동초점렌즈의 속도는 수동초점렌즈의 10배입니다.

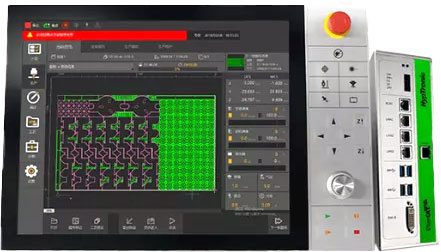

BUS CNC 제어 시스템
8000W 이상의 슈퍼 고출력 파이버 레이저 커터에 적용합니다.
판금 공장, 자동화 생산 라인, 대형 가공 스테이션에 널리 응용되고 있습니다.
고출력 컷팅의 효율과 안정성을 대폭 향상시켜 장비역량의 핵심경쟁력을 향상시킵니다.
유지보수 용이 : 초점측정 시험 교정, 인화지 검출 광선로 오염, 오실로스코프 모니터링 서보 등 제품의 동작 데이터 제공합니다.

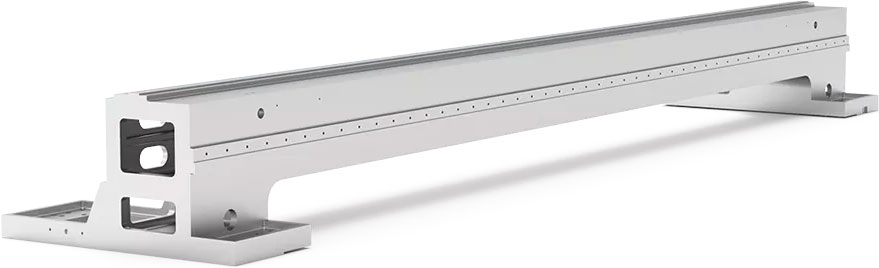

주조 알루미늄 빔
더 가벼운 무게 | 더 견고함 | 더 오래감
부품 / 정확성
기계 내부에는 외부 모니터를 통해 볼 수 있는 고해상도 카메라가 설치되어 전체 공정 과정을 추적할 수 있습니다.

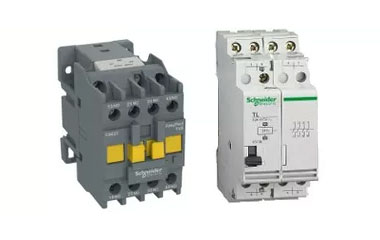

수입 전기 부품
Schneider 전기 부품은 기계를 더욱 안전하고
더 효율적으로 작업할수 있도록 보장합니다.

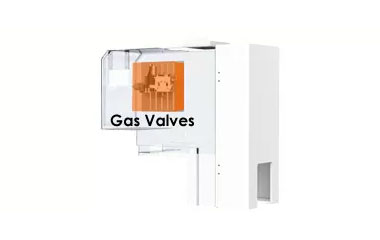

독일 브랜드 가스 밸브
가스를 최대한 활용 하여 비용 절감

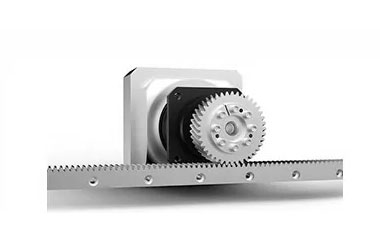

수입 전동부품
설비의 정확성을 오랫동안 확보합니다.

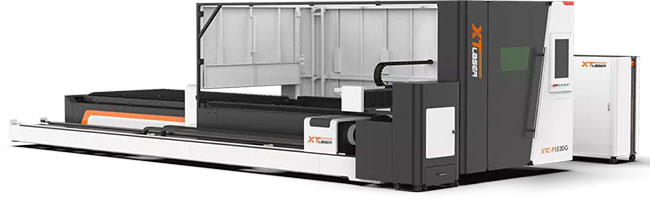

GT 시리즈
풀커버식 교환 테이블 튜브 및 판재 레이저 컷팅기1500W-8000W
- 두 가지 기능을 가진 하나의 기계
- 고강도 플레이트 용접 머신 베드
- 이중 공압 척
- 고속 교환 테이블
- 시각화 제어 시스템
제품사양
| 모델 | XT-G1530T |
|---|---|
| 작업 구역 | 1510x3050mm |
| 최대 연동 속도 | 140m/min |
| 최대 가속도 | 1.5G |
| 위치 정밀도 | ±0.03mm |
| 반복 위치 정밀도 | ±0.02mm |
| 파이프 횡단면 | 원형/정사각형/사각형 |
| 파이프 사이즈범위(더블공기압척) |
|
제품특징

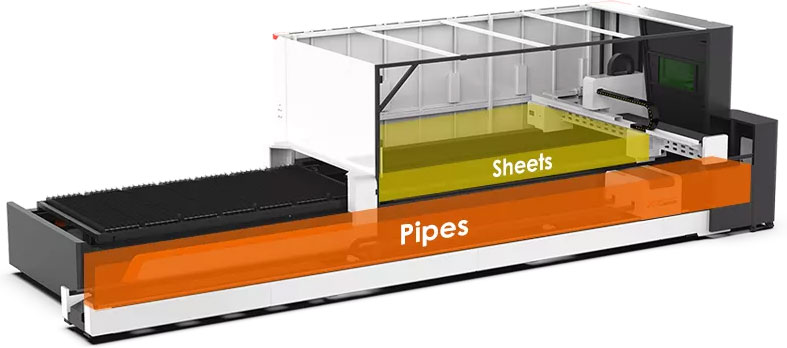

두 가지 기능을 가진 하나의 기계
GT 시리즈는 튜브 레이저 절단기와 플레이트 레이저 절단기를 결합하여 튜브 및 플레이트 금속을 모두 절단할 수 있습니다.
절단 유형의 사용자 범위를 확장하고 시장 경쟁력을 강화할 것입니다.
구매 비용 절감 | 다기능을 갖춘 하나의 기계 | 작업 공간 절약

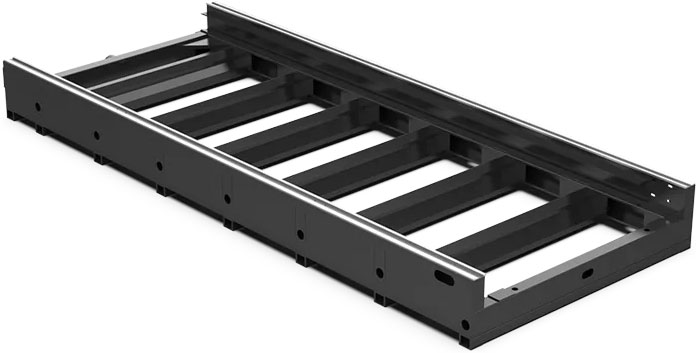

고강도 플레이트 용접 기계 베드
머신 베드는 높은 인장력에 대해 고품질 탄소강판으로 용접됩니다. 고온 어닐링 및 자연 노화, 변형 방지 및 내구성으로 용접 응력을 완화하십시오.
최대 정확도는 ±0.01mm에 도달할 수 있으며 기계의 높은 절단 정밀도를 보장합니다.

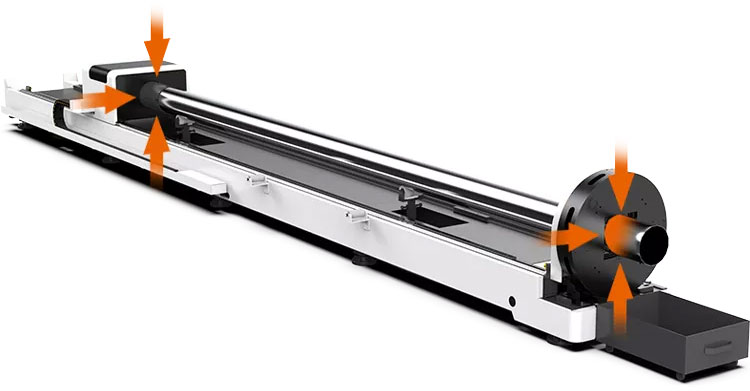

이중 공압 척
기존 전동척보다 2~3배 빠른 2열 롤러를 채택하여 다양한 클램핑과 높은 절삭 정밀도를 제공합니다.
6m 튜브용 이중 지지 프레임
Φ20-220mm Φ20-150mm 대각선: 20-150mm
채널 및 앵글 스틸 사용 가능

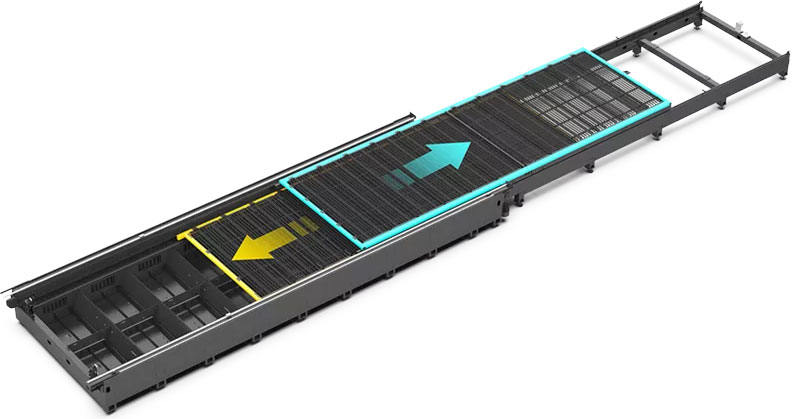

고속 교환 테이블
교환 테이블은 최신 병렬 기술을 사용하며, 원키 스위치는 소프트웨어에서 사용할 수 있어 매우 편리합니다.
1530모델은 20S 이내에 테이블 교환이 완료되어 작업능률이 높아지고 인건비가 대폭 절감됩니다.

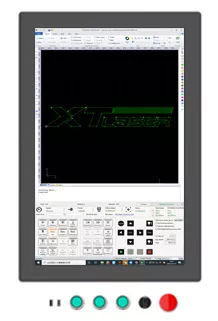

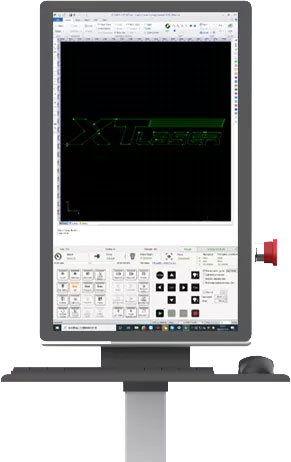

시각화 제어 시스템
모든 매개변수는 모니터에서 볼 수 있고 조정할 수 있습니다. 기체의 종류와 압력을 시각적으로,
지능형 에지 추적, 자동 위치 지정, 여러 형식의 파일 가져오기, 지능형 유형 설정,
자동 시퀀싱, 프로세스 그래프 표시, 쉽고 편리한 작업.

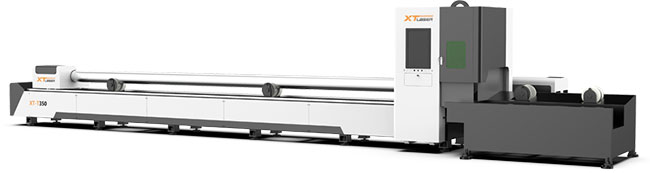

T 시리즈
고속 파이프용 파이버 레이저 컷팅기 1500W-4000W
- 지능형 디지털 척
- 강력한 머신 베드
- 다양한 파이프 컷팅
- 파이프 자동 지지
- 지능형 CNC 시스템
제품사양
| 모델 | XT-T160 | XT-T220 | XT-T230 | XT-T350 |
|---|---|---|---|---|
| 파이프 유형 | 원형/정사각형/사각형 | 원형/정사각형/사각형 | 원형/정사각형/사각형 | 원형/정사각형/사각형 |
| 파이프 사이즈 범위 | 원형 : Φ16-Φ155mm 정사각형 : □16-□155mm 사각형:긴 쪽≤155mm |
원형 : Φ20-Φ220mm 정사각형 : □20-□220m 사각형:긴 쪽≤220mm |
원형 : Φ20-Φ220mm 정사각형 : □20-□220m 사각형:긴 쪽≤220mm |
원형 : Φ20-Φ345mm 정사각형 : □20-□240m 사각형:긴 쪽≤345mm |
| 파이프 최대 길이 | 6.3m | 6.3m | 6.5m/9.2m | 6.5m/9.2m |
| 파이프 최대 무게 | 100Kg 16Kg/m | 200Kg 30Kg/m | 200Kg 30Kg/m | 500Kg 83Kg/m |
| 최대 블랭킹 길이 | 2m | 2m | 2m | 2m |
| 최단끝부분 길이 | 150mm | 150mm | 200mm | 200mm |
| 위치 정밀도 | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| 반복 위치 정밀도 | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm |
| 척 최대 속도 | 80r/min | 80r/min | 120r/min | 120r/min |
| 최대한 척 피드 축 속도 | 90m/min | 90m/min | 120m/min | 120m/min |
| 최대한 레이저 헤드 축 속도 | 90m/min | 90m/min | 90m/min | 90m/min |
| 척 피드 축 최대 가속도 | 1G | 1G | 1.2G | 1.2G |
| 레이저 헤드 축 최대 가속도 | 1G | 1G | 1.2G | 1.2G |
| Z축 최대 가속도 | 60m/min | 60m/min | 60m/min | 60m/min |
제품특징

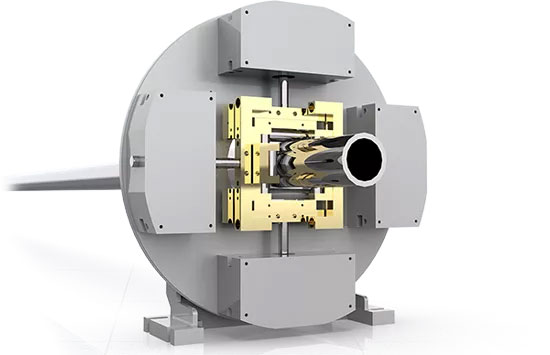

지능형 디지털 척
20-200mm튜브가 끼일 때 집게를 바꿀 필요 없습니다. 끝부분을 최소화합니다.

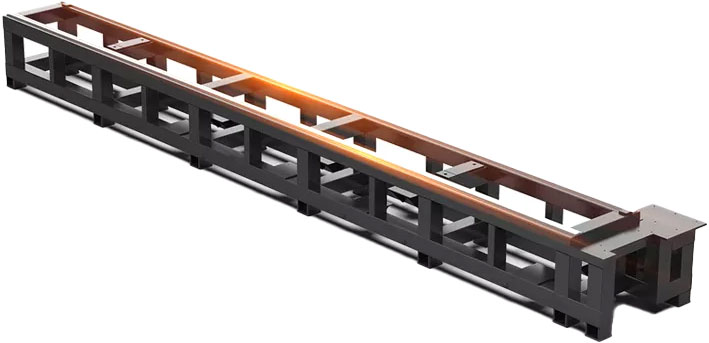

강력한 머신 베드
두꺼운 강판을 용접하고 현재 주류의 침체구조로 만들어지어 안정성이 높습니다.
고온 어닐링 처리로 흡열이 적어 변형을 방지합니다.
지능형 CNC 시스템
튜브 가공을 위해 특별히 개발된 것입니다. 사각파이프, 원형 파이프, 경주로모양 파이프 및 타원형파이프, 또 L자형강, 채널형 강 컷팅 모두 가능합니다.

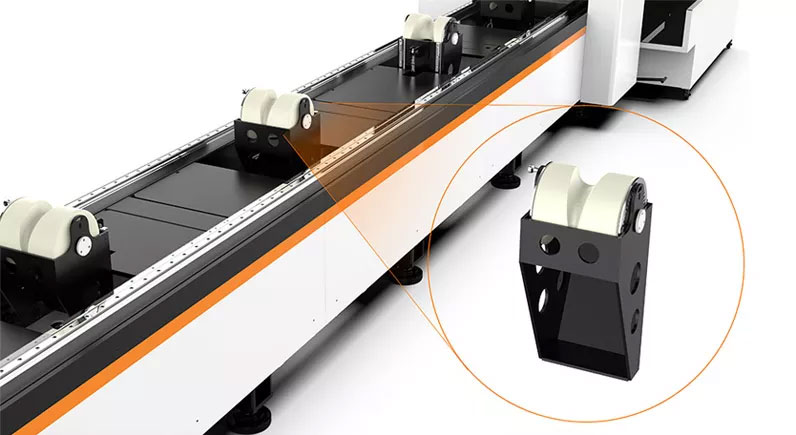

파이프 자동 지지
스마트 튜브 지지 부품을 채택하였습니다. 긴 파이프 절단시 발생하는 변형문제를 해결해 주는 것입니다.

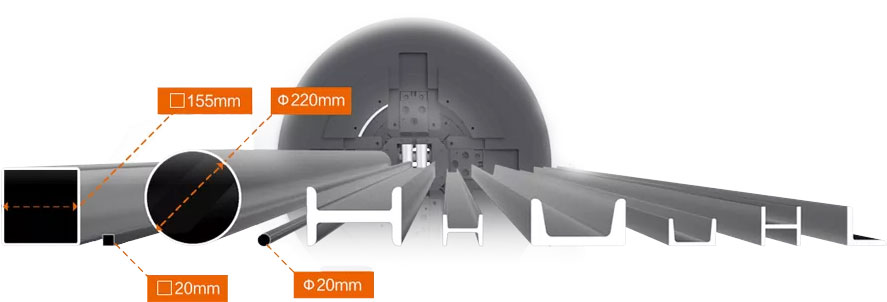

다양한 파이프 컷팅
원형 파이프,정사각형파이프, 사각형파이프, 그리고 채널형, 앨글, H자형 등 전통적 파이프 유형 뿐만 아니라
삼각형 파이프, 요면 파이프, C자형파이프 등 특별한 유형인 파이프 컷팅 가능합니다.
